前言:
x射线光电子能谱分析(X ray photoelectron spectroscopy, XPS) 是用X射线去辐射样品,使原子或分子的内层电子或价电子受激发辐射出来。
XPS可以用于元素的定性,定量分析,固体表面的化学组成或元素组成,原子价态,表面能态分布,测定表面电子的电子云分布和能级结构等。
在无机非金属领域,XPS最 常见的用途是价态研究。根据原子周围的化学环境差异,光电子峰位置在单质和不同化合物中会不-样,相互之间的能量差可以为零点几到
十几电子伏特,这正是光电子能谱用于研究原子价态的依据。

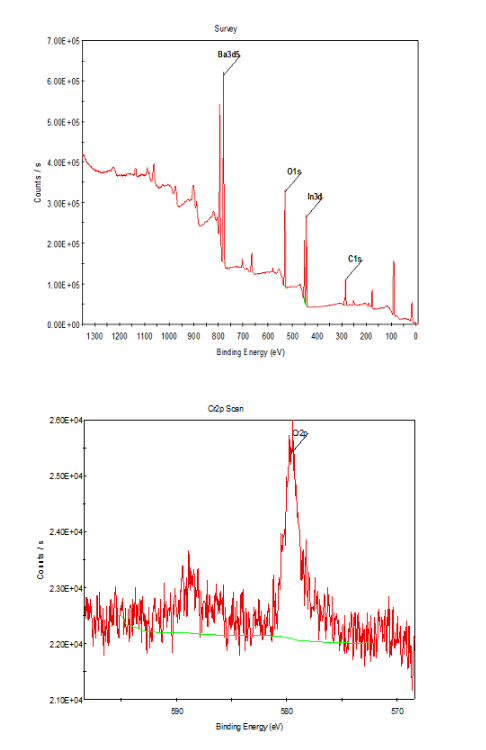

可是我们经常测试完之后,得到的都是exce1数据,至多再给我们一个不能编辑的结合能谱。
全谱一般不用拟合 ,直接拿原始数据在origin中绘图即可;但单元素的特征能谱直接绘制图谱就有点粗糙,必须进行拟合才能用于PPT和发文章。也就需要我们对原始的exce1数据进行拟合,再和拟合之后的数据一起绘 制需要的图谱。很多刚接触xPS的同学都不会S峰形拟合,今天就教大家拟合的基本流程和具体操作。
一、必备软件: XPSPEAK41
二、准备数据: .xls或者. txt或. dat格式的IPS数据
三、拟合开始:
1.将需要绘图的两列数据复制出来,保存为. dat格式的数据。

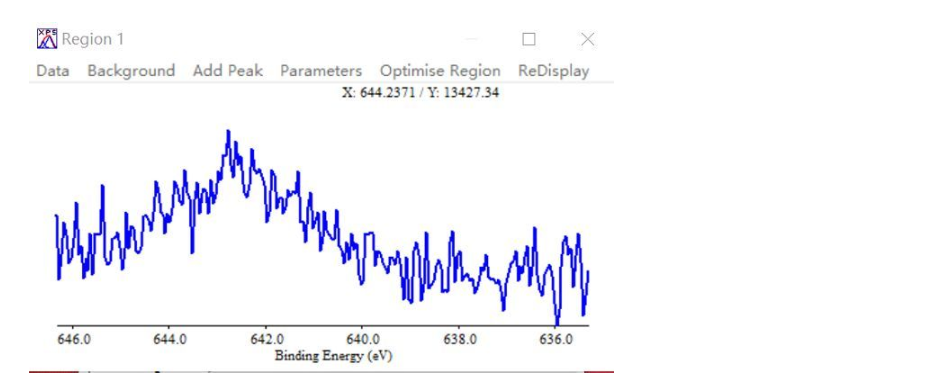

2.打开xPSPEAK41软件,左击“Data”→“Import (ASII)”→选择改好格式的. dat数据,打开,出现图谱。

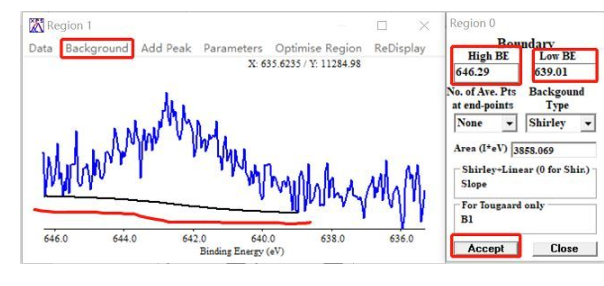

3.点击“Back ground” ,弹出背景选择对话框,根据元素结合能的峰位置,选择“High BE”“Low BE”的数值,点击“Accept”。可以对高底“B”进行微调,至背底处于合适的位置。

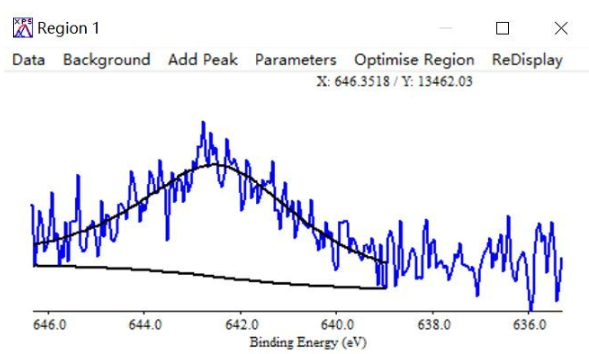

4.点击“Add Peak"",出现一个峰位。

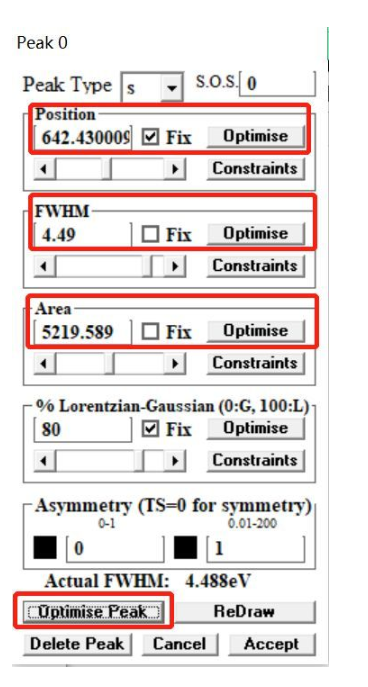

5.通过手动调节峰位”Position”、半峰宽FWHm"、" 峰面积”Area',每个个后面都有”Fix”可根据需要选中固定,先点击后面对应的"optimise”进行拟合,再点击"optimise Peak”进行拟合。

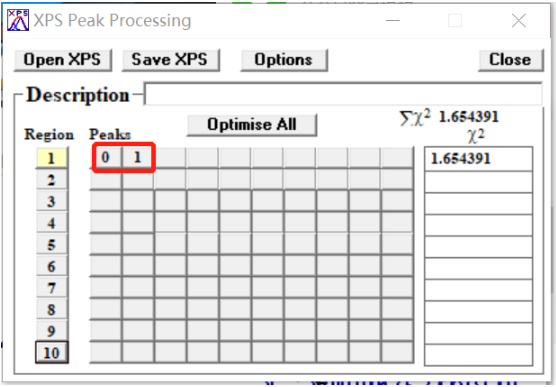

6.如果一个峰拟合的差不多 了,但还有部分也可能有峰需要拟合,再点击“Add Peak",增加一个峰,此时“XPS Peak Processing”面板会出现两个峰。

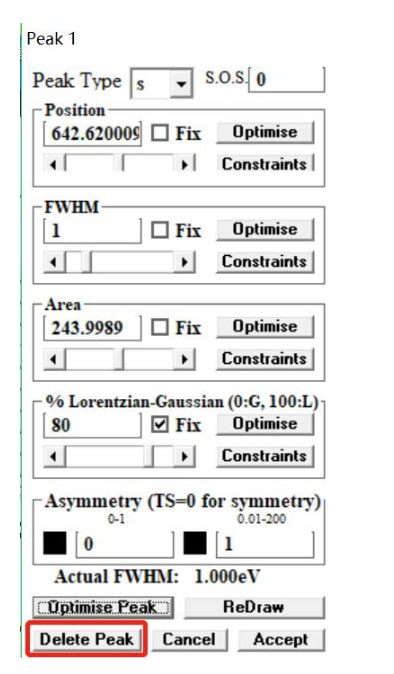

7.如果拟合过程中多加了一个峰,在“XPS Peak Processing”面板选中多加峰“Delete”即可。
8.拟合哪个峰就点击那个,重复步骤5、6进行拟合。达到自己的预期峰形之后,点击“optimise A11”,几个峰-起拟合, 至X 2减小不变。拟合完毕(拟合完毕之后,记下拟合的峰位置,便于在0rigin中绘图时标注)。

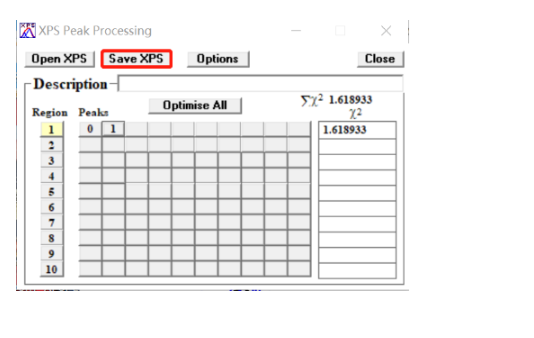

9.为了方便后面直接修改拟合的图谱,可以在XPS Peak Processing” 面板中“Save XPS" ,进行保存,后面需要修改可直接打开。
四、数据导出及绘图:
拟合完毕后,回到“Region""面板,点击“Data”→“Export Spectrum” →保存. dat数据文件。
打开输出的. dat数据,按需要选择需要的列数,复制后在0rigin中绘图,标注特征峰对应的结合能。
拟合到此就大功告成啦!孰能生巧,快快跟着教程连起来吧!
