mdijade是处理粉未射线衍射数据的重要软件,是寻找标准衍射数据的有工具。因此,它是化学和材料研究人员必备的软件之一。在本文中 ,小编简要介绍了mdi-jade ,并通过一个例子

说明了mdijade最基本的用法。

首先,小编使用的软件版本是MDI Jade 6.0。由于个人设置或软件版本不同，下面的截图可能与读者的截图略有不同。

基本界面

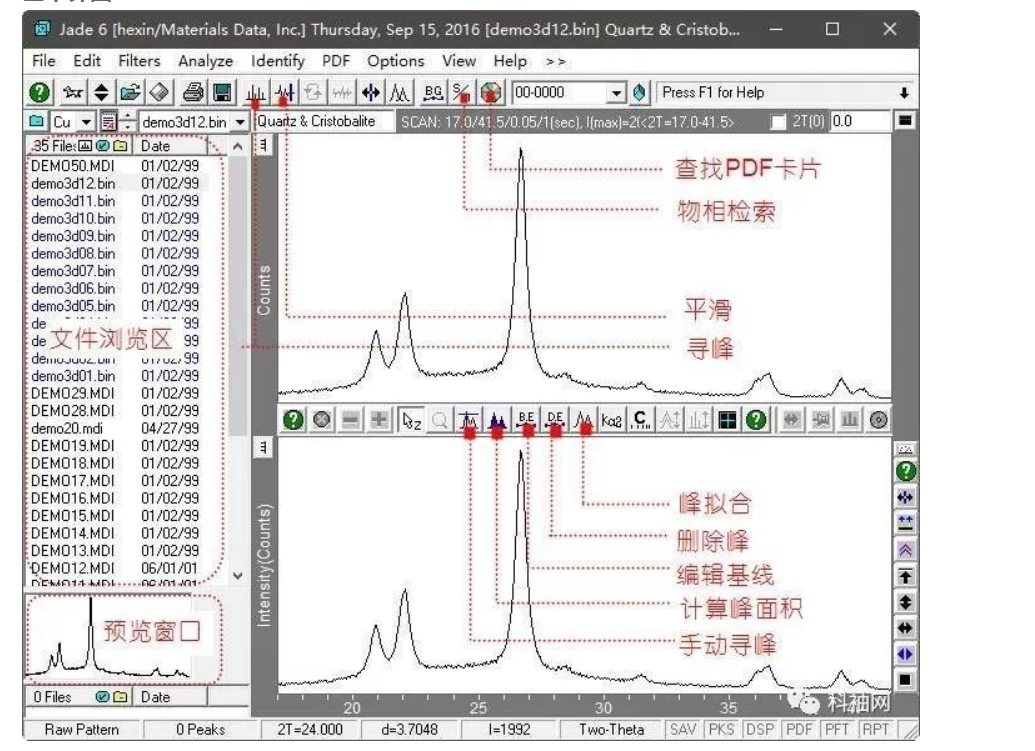

_软件的基本界面如上图所际。软件开放界面的菜单栏E经包含了平滑、寻峰、搜索等常用功能。其他比较复杂的功能也需要一些比较繁琐的软件设置 ,小编这里没有深入的介绍,如果将来有

机会的话,我们会一起学习的。 本文的内容基本上可以通过上面显示的选项来完成。

实例讲解

接下来,我们以(三氧化二铝)的衍射数据为例,介绍如何利用mdi-jade软件处理简单的衍射数据。操作步骤如下: 平滑数据、减去基线、相位检测索-数据推导、图像渲染。

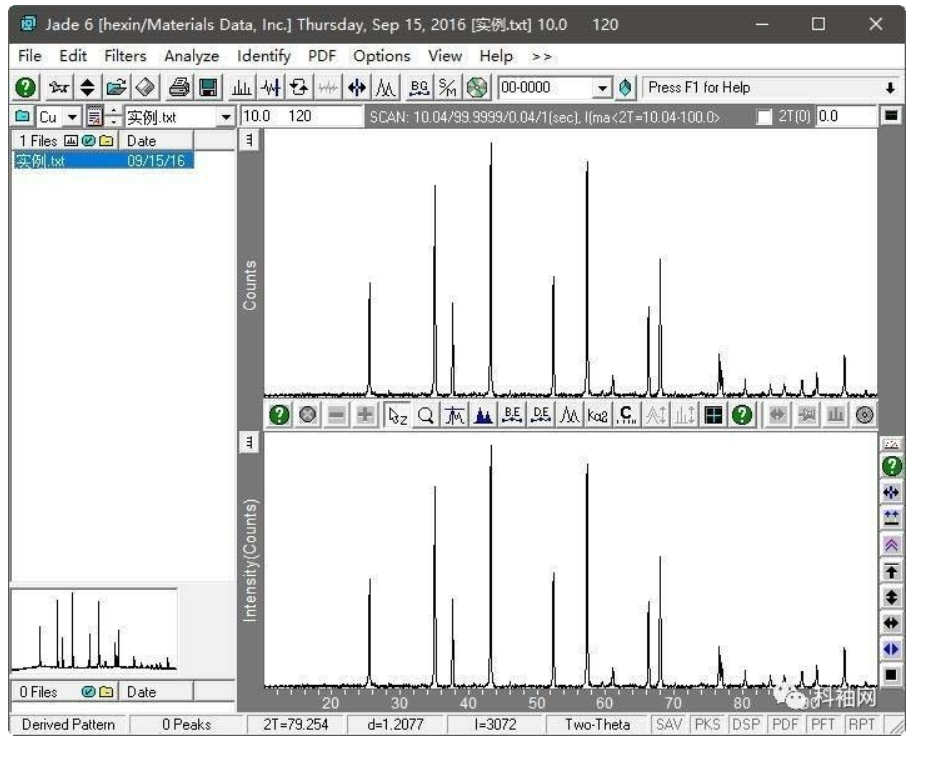

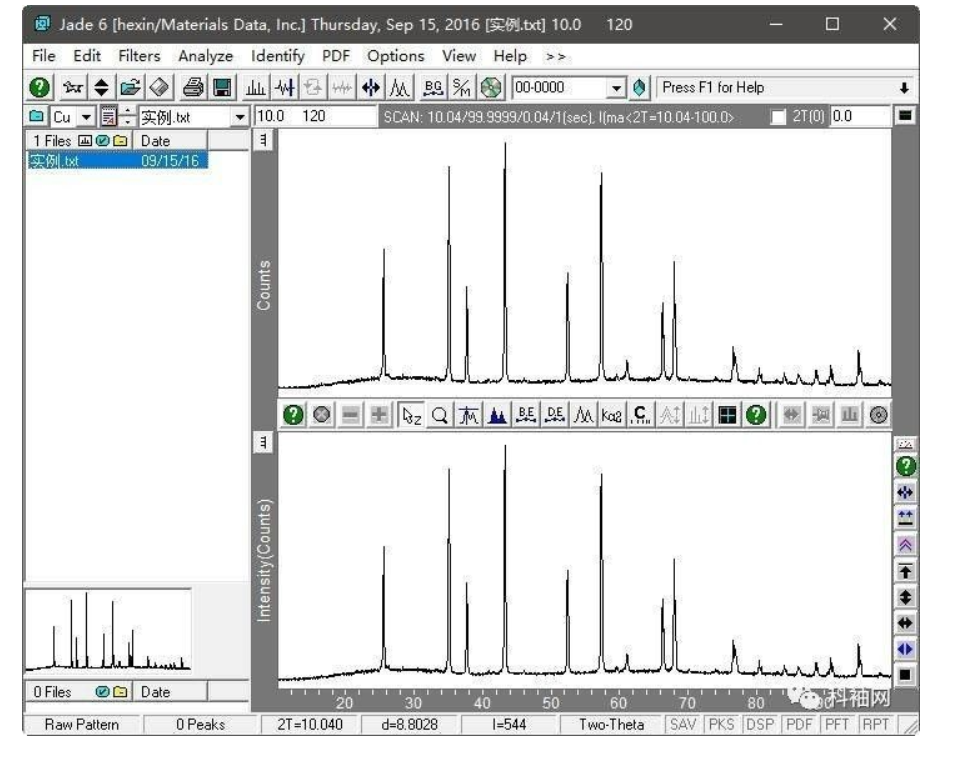

先打开数据文件(上面如图) , 界面如上图所际。过"file-read" 或菜单栏中的文件夹图标打开

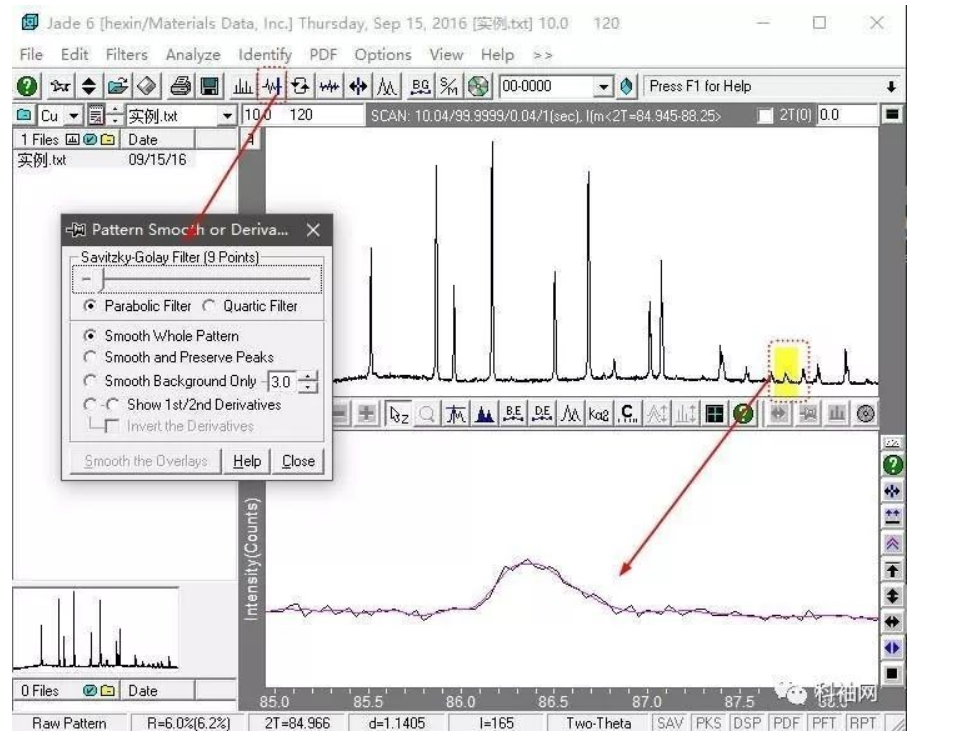

如上图所示,平滑数据。当鼠标选择上方区域时,黄色选区的曲线将显示在下方区域。在菜单栏的图标上单击鼠标右键,注意单击鼠标右键,打开对话框,移动滑轮,可以看到平滑效果。图

片中的粉红色曲线是平滑的,而艷曲线不是平滑的。将滑轮移动到右侧位置,然后单击图片中的”关闭”, 最后单击左侧按钮上的“平滑” 按钮,将应用平滑效果。

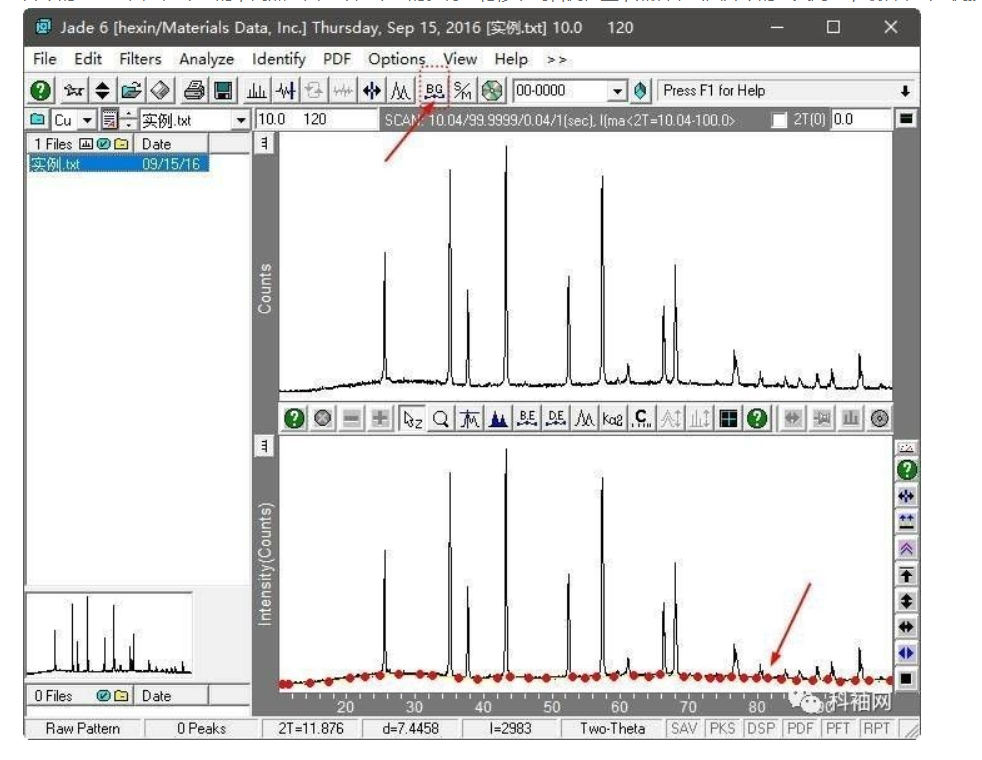

_找到基线。击BG按钮查看上述现象。可以使用鼠标微调红点以调整基线。

_扣除基线。确定基线后,再次单击bg按钮,基线将自动扣除。出现如上图所示的效果。

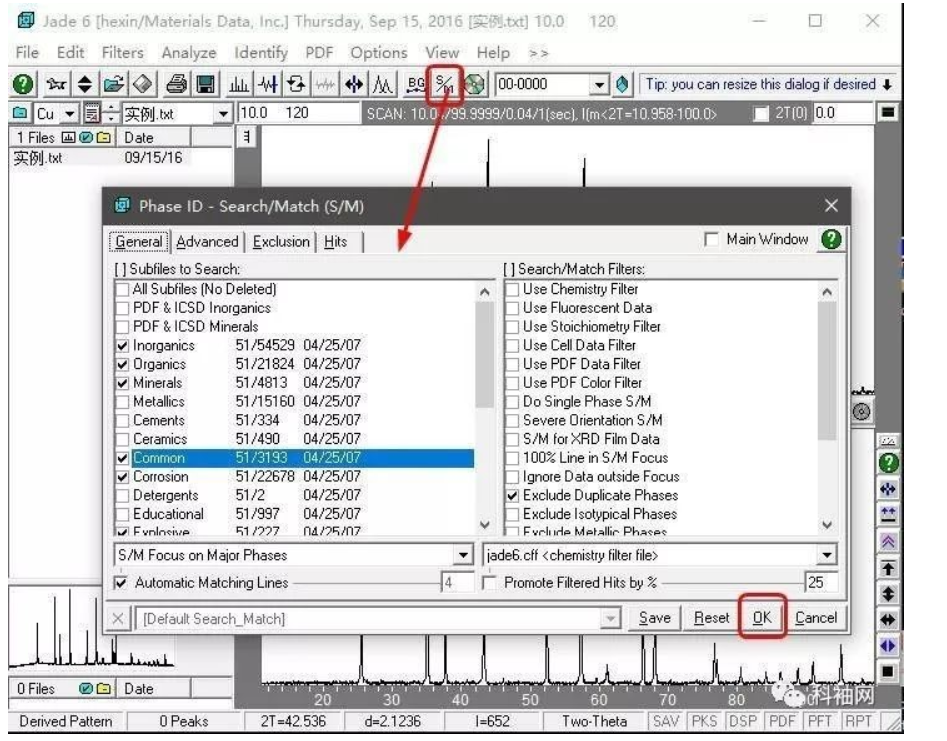

_相位恢复。右击S\VM键,出现上图中的相位搜索匹配界面。选择适当的数据库,单击"确定”,软件将自动检索

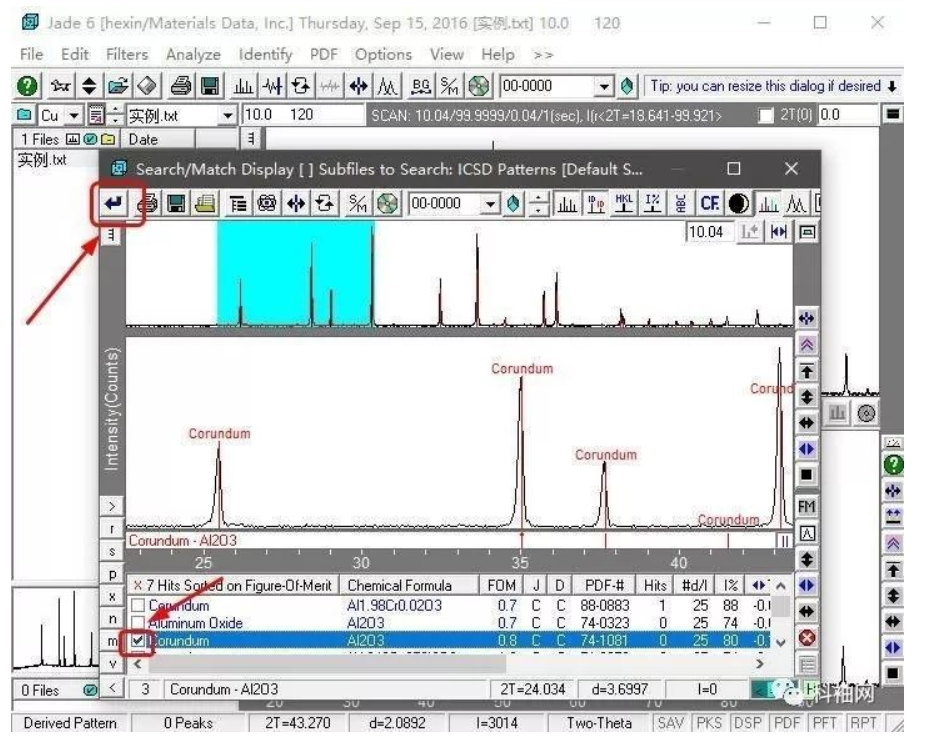

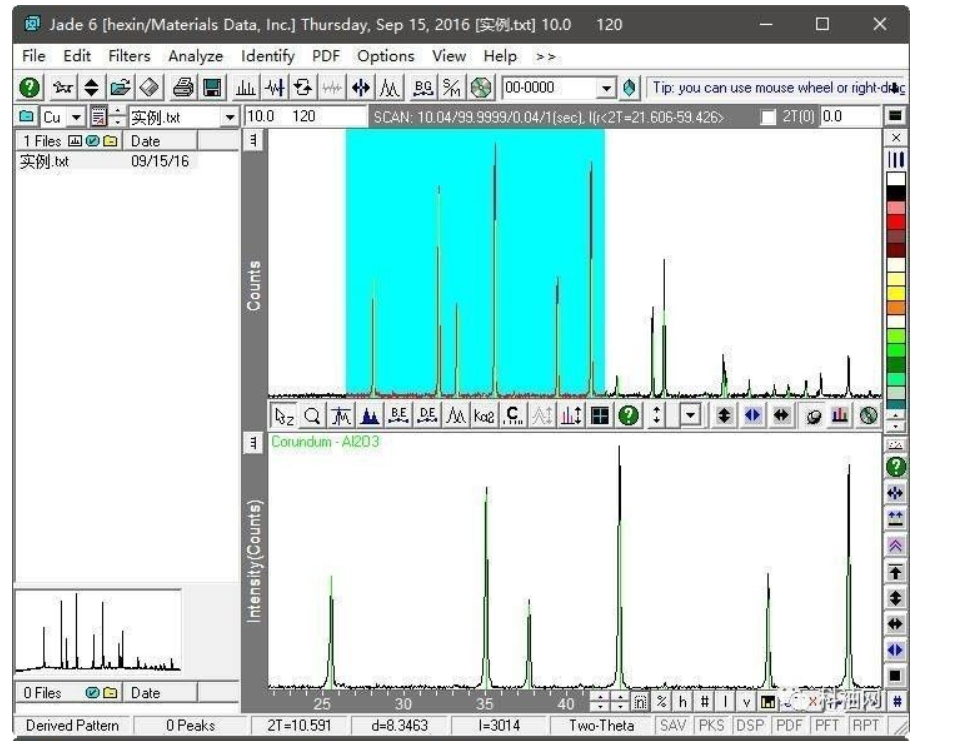

勾选索结果。软件将通过比较给出最匹配的结果。因为小编给出的例子是刚玉, 所以这里的小编直接检查第三个检查索结果。对应标准pdf卡的峰值如上图所示。到目前为止,检查索成功

在这里,我们需要注意的是,当我们不知道样本的成分时,如果几张卡的匹配度很高,我们需要使用其他的检测方法来进一步确认真实的结果。

选中后,陆图中的返回按钮,返主界面,如下图所际_

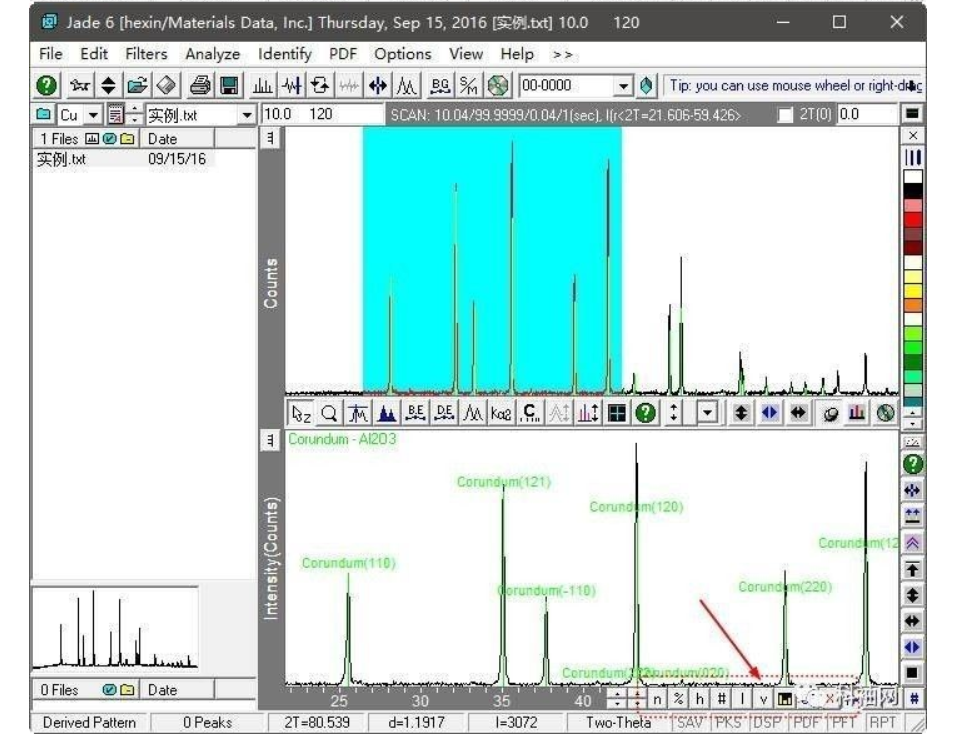

_标记峰值。在上图中,可以通过调整右下角的n、h等按钮来显示峰值信息。

此时,我们可以得出处理后的数据,相应的操作是:文件将主模式保存为txt。然后,数据将自动保存到软件安装目录的日期文件夹中。使用这些数据,可以在origin绘制。

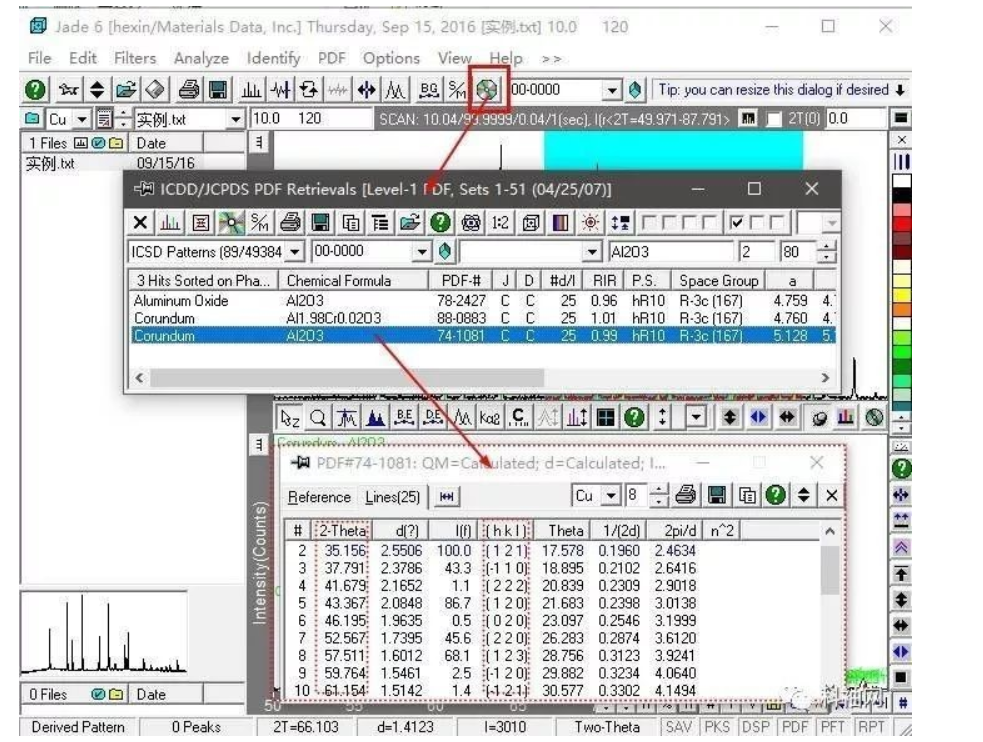

查看标准街射数据。选中索完成后,击CD图标可打开标准街射数据。保存为txt数据后 ,可以使用origin画图。

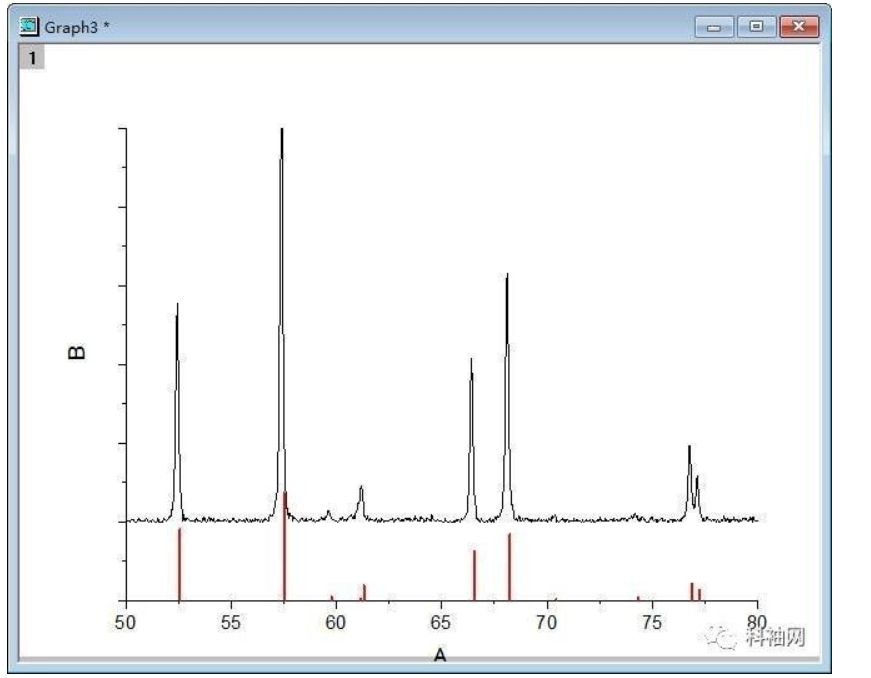

利用origin绘制衍射数据和标准数据,可以得到上述图像效果。到目前为止,我们已经用mdi玉完成了衍射数据的简单处理。
